产品简介:
ZSHV,VQ641F气动V型球阀
产品详细信息:

详细介绍:

V型球阀产品特征:V型球阀是我公司新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口,流通能力大,压力损失小,并具有精确的截流特性和控制功能,流量特性为近似等百分比。启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。V型球阀适用于Class150~600、PN1.6~10.0MPa,工作温度≤200℃的各种管路上,用于调节管路中介质的压力及流量。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、电力、冶金、制药、环保等工业部门的自控系统。

主要特点

    1、结构紧凑,体积小,可竖卧安装等优点。
    2、具有出色的调节特性:V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
    3、最大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
    4、V型球阀采用双轴承结构,机械稳定性能高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。
    5、最大可靠(安全)性:阀体为一个整体,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
    6、金属阀座的优越密封性:V型球阀采用可动金属阀座,自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10-6×额定流量系数。
    7、超强的剪切能力:V型球阀采有金属硬密封结构,V型球阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。
    8、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本站执行器及调节阀部份。

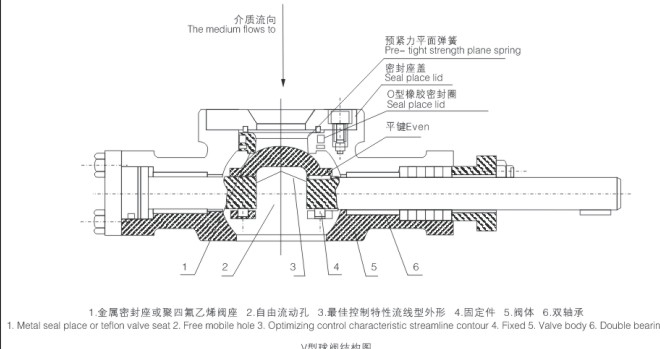

1、带有V型切口的球芯。(见图)V型球阀采用带有V型切口的球芯结构,当阀在关闭时,可以剪切介质中纤维、微小颗粒,同时由于阀芯和阀座之间是无间隙回转,可自行擦拭球体及阀座上的积垢物,保持球体与阀座之间的良好密封。

2、可动金属阀座。(见图)V型球阀采用带弹簧或板簧加载阀座结构,由于弹簧/板簧的弹性恢复力推动阀座,可使球芯与阀座之间长期具有良好的密封性能。同时由于阀座采用弹簧加载的活动结构,可使阀座自动校正,以达到与球芯的最佳吻合。

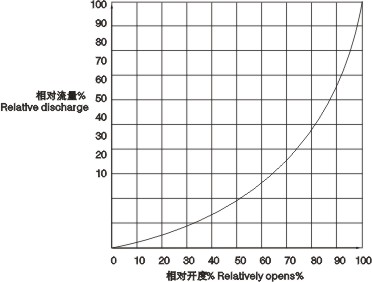

流量特性:V型调节球阀的固有流量特性为近似等百分比特性,特性曲线下图所示。

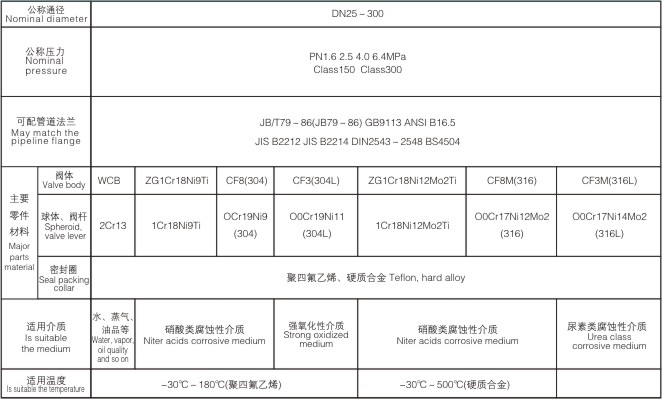

主要零件材料

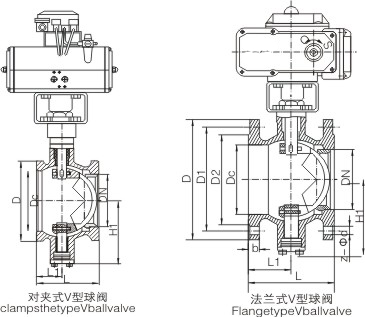

外形及连接尺寸


公称或压力级
公称通径
尺寸(mm)
(mm)
(in)
L
L
L1
L1
D
d1
H1
H
PN1.6MPa
25
-
50
-
25
-
64
38
57
200
40
-
60
-
25
-
82
49
63
205
50
-
75
124
32
62
100
60
92
225
65
-
80
145
38
72.5
120
75
100
235
80
-
100
165
45
82.5
131
89
108
260
100
-
115
194
50
97
158
113
117
270
125
-
135
210
55
105
180
140
140
320
150
-
160
229
65
114.5
216
164
177
340
200
-
200
243
80
121.5
268
205
200
390
250
-
240
297
90
148.5
326
259
252
420
300
-
-
338
-
169
-
300
270
510
PN2.5MPa
25
-
50
-
25
-
64
38
57
200
40
-
60
-
25
-
82
49
63
205
50
-
75
124
32
62
100
60
92
225
65
-
85
145
38
72.5
120
75
100
235
80
-
100
165
45
82.5
131
89
108
260
100
-
115
194
50
97
158
113
117
270
125
-
135
210
55
105
180
140
140
320
150
-
160
229
65
114.5
216
164
177
340
200
-
200
243
80
121.5
268
205
200
390
250
-
240
297
92
148.5
326
259
252
420
300
-
-
338
-
169
-
300
270
510
ClASS150
25
-
50
-
25
-
64
38
57
200
40
11/2
65
-
25
-
82
49
63
205
50
2
75
124
32
62
100
60
92
225
65
21/2
85
145
38
72.5
120
75
100
235
80
3
100
165
45
82.5
131
89
108
260
100
4
115
194
50
97
158
113
117
270
125
5
135
210
55
105
180
140
140
320
150
6
160
229
65
114.5
216
164
177
340
200
8
200
243
80
121.5
268
205
200
390
250
10
240
297
92
148.5
326
259
252
420
300
12
-
338
-
169
-
300
270
510


注:①以分数表示者,分子为JB/T74~90系列2尺寸(等同于原机标JB74~90-58R 尺寸),分母分HGJ44~76、GB9112~9131、JB/T74~90系列1尺寸。
      ②以分数表示者,分子为ANSI B16.5尺寸,分母GB9112~9131、SH3409尺寸。
      ③红色字体表示对夹连接的尺寸。
  ④本表格只列出部分外形及连接尺寸,其具体详细尺寸请致电索取。
