产品简介：

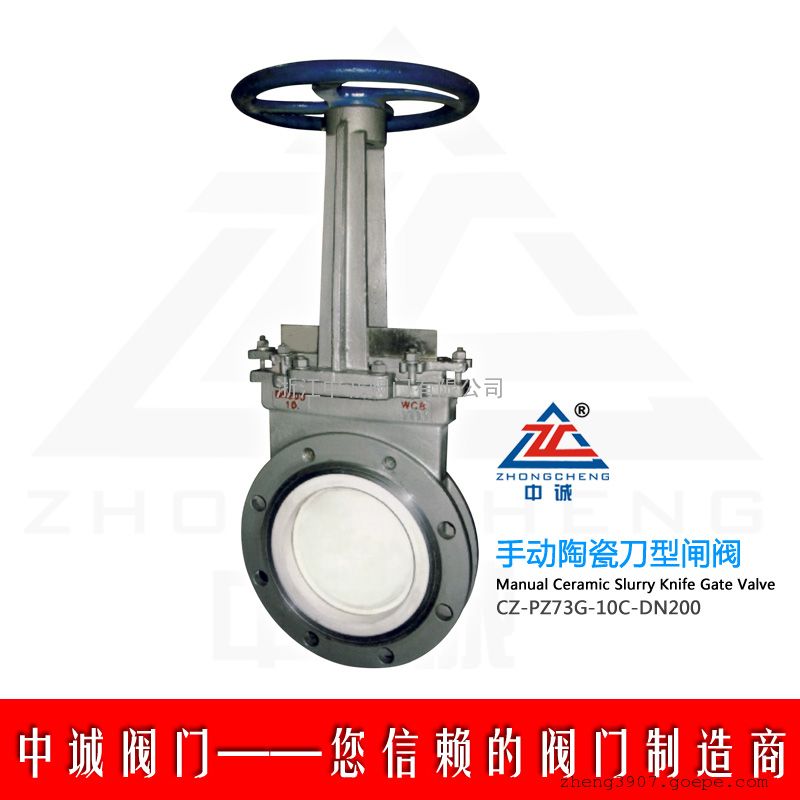

PZ73G手动陶瓷刀闸阀
产品详细信息：
产品概述
陶瓷刀闸阀又叫陶瓷排渣阀，是闸阀的一种，包括高压工程陶瓷闸阀和中低压工程陶瓷闸阀。它的阀体采用碳钢（WCB）材质，内衬采用ZTA工程陶瓷。公称通径一般为：DN50-DN400，中低压工程陶瓷闸阀的公称压力一般为：PN1.0-PN6.4MPa,高压工程陶瓷闸阀的公称压力一般为：PN10.0— PN16.0MPa。主要适用于矿料矿浆和灰渣浆液等介质。驱动方式多样化，有电动，手动和锥齿轮传动。连接方式一般采用对夹式连接。
pz73g陶瓷阀主要零件材料| 阀体、阀盖 | 不锈钢、碳钢 | 型 号 type | 公称压力 （mpa） | 试验压力（mpa） | 工作温度 | 适用介质 | |
| 闸板 | 耐磨合金+不锈钢、碳钢 | 壳体 | 密封 | ||||
| 阀杆 | 不锈钢 | cz43tc cz643tc cz943tc | 1.0 | 1.5 | 1.1 | ≤150℃ | 煤渣、灰渣、渣水混合物等介质 |
| 密封面 | 耐磨合金或结构陶瓷 | 1.6 | 2.4 | 1.8 | |||
z73tc陶瓷阀主要连接尺寸
| 型号 | pn | 尺寸（mm） | ||||
| dn | l | d | d0 | ≈h | ||
| z43tc | 1.0mpa | 50 | 90 | 160 | 180 | 285 |
| 65 | 90 | 180 | 180 | 298 | ||
| 80 | 90 | 195 | 220 | 315 | ||
| 100 | 90 | 215 | 220 | 365 | ||
| 125 | 90 | 245 | 230 | 400 | ||
| 150 | 100 | 280 | 280 | 475 | ||
| 200 | 100 | 335 | 360 | 540 | ||
| 250 | 110 | 390 | 360 | 630 | ||
| 300 | 120 | 440 | 400 | 780 | ||
| 350 | 130 | 500 | 400 | 885 | ||
| 1.6mpa | 50 | 90 | 160 | 180 | 285 | |
| 65 | 90 | 185 | 180 | 295 | ||
| 80 | 90 | 200 | 220 | 315 | ||
| 100 | 90 | 220 | 220 | 365 | ||
| 125 | 90 | 250 | 230 | 400 | ||
| 150 | 100 | 285 | 280 | 475 | ||
| 200 | 100 | 340 | 360 | 540 | ||
| 250 | 110 | 405 | 360 | 630 | ||
| 300 | 120 | 460 | 400 | 780 | ||
| 350 | 130 | 520 | 400 | 885 | ||
